Sonstiges - Ich Mal wieder, Thema LED-Leiste

@RabeS Vielen Dank für dein positives Feedback :)

@firstbora Kein Problem, würde sich jeder bereits mit der Elektrotechnik so gut auskennen, würde ich umsonst studieren ;) Falls du noch Verständnisfragen hast gib ruhig bescheid.
Du hast mir aber auf jeden Fall weitergeholfen. Die Kennzeichenbeleuchtung und die LED Leiste am Kofferrraumleuchten leuchten also immer gemeinsam (bitte gerne korrigieren falls ich was falsch verstanden habe, Bestätigungen um das ganze zu verifizieren sind natürlich ebenso erwünscht. )

@Flemming das ist korrekt, wie in Post #94 von mir beschrieben (siehe auch PDF "schaltplan.pdf" im selbigen Post) sind die LEDs innerhalb der LED-Stränge links außen, rechts innen, rechts außen in Serie geschalten. Die LEDs im LED-Strang links innen sind parallel geschalten. Ist deine Frage somit geklärt oder ziehlte deine Frage eher darauf ob die einzelnen LED Stränge über die Hauptplatine zusätzlich in Serie geschalten werden? Den letzten Teil deines Posts #100 habe ich leider nicht ganz verstanden, ich vermute mal du hast vom Handy aus geschrieben und die liebe Autokorrektur hat dazwischen gefunkt.

Hier nochmal der Schaltplan als Bild (identisch mit der PDf aus #94)


Gruß,
Dante999


Anhänge

  • Verkabelung_LED_Leiste_V1.0.png
    1,3 MB · Aufrufe: 20
ja, evtl. erklärt das ... sollte das heißen. Ja genau, noch mal über die Platine parallel. Wobei ich gerade keine vernünftige Aufteilung sehe.

@Dante999 Brauchst Du jetzt noch die Extra-Bilder? Wenn ja, einfach "JA" posten. Mache ich dann sofort.

P.S. Ich bin ja kein Elektriker, sondern "Laienschauspieler". :-)

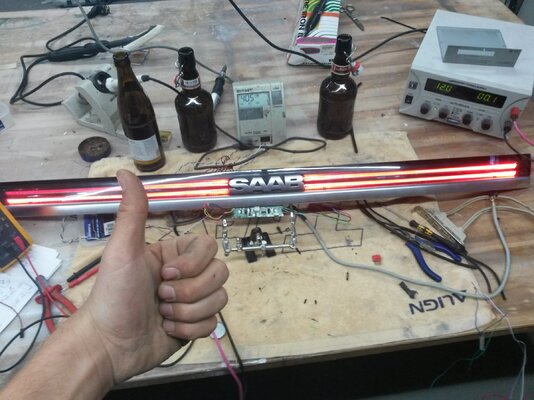

Muss mal ganz kurz bisschen angeben.... :biggrin:

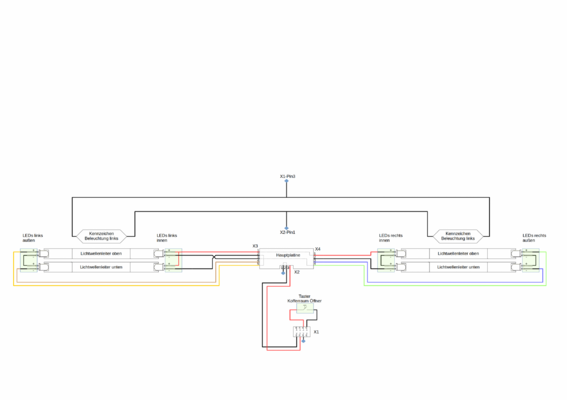

Vollständiger Verdrahtungsplan aller Komponenten folgt heute abend.

PS: LED für linken oberen lichtwellenleiter (außen) wurde vorübergehend durch einen anderen Typ mit anderer Lichtausbeute ersetzt, richtige Ersatz-LED muss erst noch bestellt werden. Deswegen wirkt der Bereich leicht dunkler.

Zu Recht mit dem "Angeben". Bin neidisch! :top: *LOB*

Ja, hätte wohl auch dabei "Schmiermittel" trinken sollen.

und, war eigentlich ein Grund zu erkennen? Oxidierte Kontakte, etc.

@RabeS vielen Dank :)

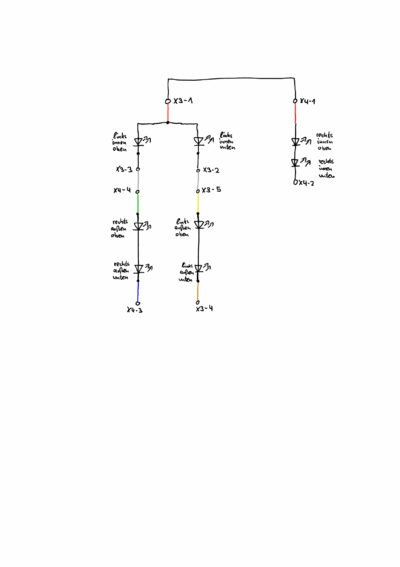

@Flemming Nein, keinerlei Oxidierte Kontakte oder Reste von getrocknetem Kondenswasser, Hauptplatine sowie die Starrflex-Leiterplatte sahen beinahe Fabrikneu aus. Deine Vermutung mit der Serienschaltung der LED-Stränge war übrigens korrekt, näheres siehe Schaltplan/Verdrahtungsplan.

Zusammenfassung: Bei der LED-Leiste von "Wene" war lediglich die LED "links außen oben" defekt/hochohmig. Dadurch fiel bis auf die LED "links innen oben" die komplette Beleuchtung auf der Linken Seite aus. Für den Ausfall der LED gab es keine sichtbaren Annzeichen auf der Platine. Testweise wurde die defekte LED durch einen ähnlichen Typ (jedoch mit anderem Footprint und anderen Werten) ersetzt. Die Leiste funktionierte danach wieder einwandfrei.

Als Ersatz LED werde ich folgende versuchen http://www.reichelt.de/LS-E67F/3/index.html?&ACTION=3&LA=446&ARTICLE=156389&artnr=LS E67F&SEARCH=led rot plcc4
ob diese mit der Lichtausbeute/Abstrahwinkel etc. in Frage kommt, lasse ich euch, falls Interesse besteht, wissen.


Ich hoffe die Pläne helfen dem ein oder anderem bei der eigenen Fehlersuche weiter. Schwerere Fehler auf der Hauptplatine sind natürlich deutlich kniffliger, da die Platine dem Anschein nach mindestens ein 4-layer ist, was es äußerst schwierig/unmöglich macht die Leiterbahnen zwischen den Bauteilen zu verfolgen.

Zuletzt bearbeitet:
schoin. Aber irgendwas passt da noch nicht ganz. Auf dem Phone hier ein wenig schwierig. Entweder muss die Verbindung X3-1 zu X4-1 noch eine Versorgung haben, denn sonst fließt bei der Polarität der Dioden kein Strom, oder bei denen stimmt was nicht. Nur wenn die Verbindung die Versorgung ist, dann müssten an den drei Anschlüssen unten je ein Stromregler hängen. Durch die Reihenschaltung von zwei mal drei Dioden spart man den vierten Regler. Vier in Reihe würde noch einen sparen, aber für vier mal die Durchlassspannung der Dioden reicht dann die Bordnetzspannung wohl nicht.

Wenn das mit dem Ersatzteil klappen würde, das wäre ein Hammer.

Vielen vielen Dank für all die Bemühungen...
...und Respekt!

Ich habe meine defekte LED-Leiste auch noch im Keller, denke ich....

hm, da könnte ich noch was aus einem anderen Bereich beitragen. Wenn man Elektronik wasserdicht verpacken will, dann kann man sie komplett vergiessen. Oder man versucht ein luftdichtes Gehäuse zu bauen. Das ist aber erstaunlich schwierig. Insbesondere Druckschwankungen führen gerne zu einem atmen des Gehäuses. Bei konventionellen Leuchten war das selten ein Problem, die wurden meist warm genug um die Feuchtigkeit auszuatmen und sind weniger empfindlich als Elektronik.

Was also tun? Wir setzen in kritischen Bereichen sogenannte lackierte Baugruppen ein. Heißt die Platinen werden so weit wie möglich mit einem dicken Schutzlack überzogen, inklusive Bauteilen, nur Stecker, Anschlüsse, etc. werden ausgenommen. Das geht aber nicht immer und würde auch nicht gegen beschlagene Lampen helfen. Hier hilft einem Atemblase. Man dichtet das Gehäuse soweit wie möglich ab und macht dann ein loch rein. An dieses hängt man innen eine Blase aus einer Membran, die Feuchtigkeit nur in eine Richtung fördert. Diese Blase kann mit geringer Druckdifferenz von innen nach aussen Luftdruckschwankungen ausgleichen. Ohne dass Luft von außen zur Elektronik gelangt. Wird so u.a. bei Outdoor Accesspoints eingesetzt.

Ob sich sowas hier nachrüsten lässt? Und es würde nur gegen Feuchtigkeitsschäden helfen. Danach sah die defekte LED in diesem Fall ja aber nicht aus.

Abend zusammen,
Nachdem nun die ersten Wochen des Studiums und der Bürokratie vorbei sind und Normalität eingekehrt ist, bin endlich dazu gekommen die defekte LED bei Reichelt nachzubestellen. Nächstes Wochenende werde ich diese dann einbauen. Ich werde dann bescheid geben, ob diese als Austausch der bereits verbauten in Frage kommt.

@Flemming Das die Pins X3-1 und X4-1 an der Versorgungsspannung hängen sehe ich auch so, allerdings wurden die Verbindungen untereinander nur mittels Durchgangsprüfer des Multimeters ermittelt. Wie die interne Verschaltung der Platine abgewickelt wurde und welche bzw. ob Bauteile zwischen den Steckerkontakten sitzen, die aktuell keine Verbindung aufweisen, kann ich damit natürlich nicht feststellen, lediglich ob eine (direkte) Verbindung besteht oder nicht. Das Layout der Platine nachzuvollziehen ist leider, wie oben schon erwähnt, sehr schwierig bis nicht möglich, da die Platine mindestens 4 Lagen besitzt.

Aus dem Link von @Fitlurch (vielen Dank hierfür) lässt sich herauslesen, dass das Hauptproblem wohl (wie schon von vielen vermutet) an den Temperatur Differenzen liegt und dem daraus folgendem Kondenswasser/Feuchtigkeit (zumindest bei den meisten Fällen). Mit dem vergiessen/lackieren von Baugruppen bei solchen Problemfällen kann ich @Flemming nur zustimmen. Ich habe ca. 3 Jahre in einer Entwicklungsabteilung gearbeitet, wo das lackieren von Baugruppen bei außerordentlichen Witterungsbedingungen Standard war. Zum Testen wurden die Baugruppen tagelang abwechselnd mit Temperaturen von z.B. -40°C bis +80°C bearbeitet. Eine "Quick-n-Dirty" Lösung, statt dem Lackieren der Hauptplatine könnte eine Methode sein, die wir in der Entwicklung für kleine Firmeninterne Adapterplatinen (z.B. RS232-USB) verwendet haben (Natürlich nicht bei Entwicklungen, die für den Kunden bestimmt waren :smile: ). Dafür wurde eine "Wanne" um die Platine mit dicken Klebeband gemacht und die Platine dann anschließend komplett mit Heißkleber geflutet (natürlich müssen Steckkontakte frei bleiben). Somit erreicht man kostengünstig und schnell eine "Schutzhülle" um die Platine gegen Feuchtigkeit. Zum entfernen des Heißklebers ( für eventuelle Ausbesserungen auf der Platine) eignete sich Kältespray perfekt. Der Kleber wird so kalt, dass er spröde wird und sich von der platine lösen lässt. Das alles ist natürlich kein legitimes Verfahren, dass für Kunden-Entwicklungen bzw. Endprodukte eingesetzt wird, jedoch wäre es zumindest einen Versuch wert. Ich vermute @Flemming hat in dem Bereich deutlich mehr Ahnung als ich und er selbst beschreibt das präparieren des Gehäuses als relativ schwierig, weswegen das absichern der Platine vielleicht die leichtere Wahl ist.

Wie sieht denn das Fehlerbild der defekten Leisten von den anderen Usern aus? Leuchten überhaupt noch LEDs? Leuchtet nur eine Seite schwach?

@RabeS Wie weit bist du denn mit deiner Leiste? Sind alle LEDs an sich in Ordnung? (Inbetriebnahme mittels externer Versorung, getrennt von der Hauptplatine)

Noch einen schönen Abend/Morgen,
Dante999

Und vielen Dank für all die Positiven Feedbacks, freut mich, wenn ich dem ein oder anderem Helfen konnte :)

Wir haben uns gestern Abend noch einmal über das Thema unterhalten. Bei mir scheint es ein Problem der Platine zu sein. Wir stimmen Dante zu, dass es schwierig ist, die Schaltungen nachzuvollziehen. Meine Versuche, über Kontakte bei einem Automobilhersteller, etwas mehr zu erfahren, hat bisher noch keine Ergebnisse gebracht. Das scheint intern schwierig zu sein. Mal sehen. Ich habe inzwischen ein geduldiges Fell dafür bekommen.

Ich will noch mal einen anderen Test machen. Dann melde ich mich.

<--- freut sich bald wieder eine LED Leiste die funktioniert zu haben. :dancing:

So, kurzer Lagebericht:

Heute die von Dante999 reparierte Leiste in knapp 30 Minuten eingebaut. Leuchtet wieder schön.

Hab ihm gleich die nächste zur Reparatur vorbeigebracht die dieselben Symptome hat. Sollte diesmal auch in Windeseile repariert sein.:congrats:

@Wene

Derzeit habe ich diese Probleme zum Glück noch nicht aber wäre das eventuell etwas für Dante999 einen inofiziellen Reparaturservice für die LED-Leisten zu betreiben?
Nichts ofizielles, quasi "Nachbarschaftshilfe" mit Erstattung der Unkosten + ein ordentliches Trinkgeld? ;)

Idee is nicht schlecht, gibt da nur ein Problem.

Die gestern eingebaute Leiste ist schon wieder kaputt. Ursache dafür müsste also am Fahrzeug und nicht an der Leiste liegen.

Deshalb Frage an alle 9-5 II Fahrer:
Hat jemand schonmal Probleme mit dem Laderegler gehabt?
Welche Batteriespannungen sind bei Euch so im Infomenue?

Ich mach hierzu einen extra Thread auf.

nein, am Fahrzeug wurde ich eher nicht suchen wenn nur eine LED kaputt geht und deren Tausch erst mal das Problem behebt. Bei LED mit Stromregler ist das mit Überspannung anders als bei Glühbirnen. Der Regler fängt das ab bis er selber durchschlägt.

Von daher wäre jetzt zunächst zu prüfen, welche jetzt defekt ist. Und dann mal in allen Strängen im Auto fern Strom messen. LED mögen zu hohen Strom überhaupt nicht. Ähnlich wie bei Glühbirnen die Spannung. Die bei LED weitgehend konstant bleibt.
