900 16S MJ89 Trionic, basis 5.2

René schrieb:
NaJa Oliver, wir haben Januar ...
Bis die Klima laufen muss, finde ich bestimmt nochmal Zeit, da rein zu sehen. Welche 9k-MY waren das denn?
Zum Vergrößern anklicken....
:tongue:
MJ T5.2 ist............. Trommelwirbel.................93

Der Grisu sollte LH 2.4.2 haben!
Nach original WHB 3:4 89 wären da Pin 3 und 14 für die Funktion logisch?

logisch ja, aber ich werde alt :-(
am 33/4 T5 Nr 23 da die 14 von der LH dran ist aber wohl Masse
33/4 dann noch 17 an PIN 3 der LH.
Boah, wie hab ich das mit dem Umbau nur gemacht, wird Zeit den Schaltplan fertig zu stellen.
Das TEIL darf nie auf den Markt, da steigt niemand mehr durch :biggrin:
Zumindest geht alles vom LH Stecker zum T5 Stecker und eben dem 33/4 der Trionic.

Ok, Anlage scheint leer.
Jetzt interessieren mich aber doch nochmal die Anschlüsse zur ECU egal ob LH oder T5
Dass der Schalter Klima an der Elektronic "sagt" da kommt Last, akzeptiere ich.
Der zweite Anschluß schaltet aber nicht Masse des Relais sondern eher, "ja es liegt wirklich Last an".
Das wäre für mich nach dem heutigen Abend logisch.
Nach allgemeinen Beschreibungen "legt Masse an das Relais" könnte der Kompressor und Lüfter ohne Anschluß an die Motorsteuerung ja gar nicht laufen, beide machen es aber.
Habe dafür mal kurz den Druckwächter gebrückt, zuvor den Karren aber wieder in eine Baustelle versetztasdf.

bantansai schrieb:
Wegen Baustelle?
Oder warum?
Zum Vergrößern anklicken....

...vielleicht ja einfach ob des sehr - naja, nennen wir es mal "gewöhnungsbedürftigen" Schreibstils - wegen. Auch mir macht das Lesen vieler Deiner Beiträge Mühe. Bei manchen Beiträgen mehr, bei anderen weniger.

wizard schrieb:
...vielleicht ja einfach ob des sehr - naja, nennen wir es mal "gewöhnungsbedürftigen" Schreibstils - wegen. Auch mir macht das Lesen vieler Deiner Beiträge Mühe. Bei manchen Beiträgen mehr, bei anderen weniger.
Zum Vergrößern anklicken....
Ok!
Wie mag ich das jetzt mit an 50 noch ändern?
Gerade hier ist es halt sehr technisch.
Alles in allem, sagen die Werkstatthandbücher, das Relais der Klima erhält vom Motorsteuergerät Masse.
Meines Erachtens ist das nicht richtig, da die Klima auch komplett ohne Anschluss an des Motormanagment läuft.
Der Anschluß an dieses, scheint nur und einzig für Kompensationen da zu sein.
Und um das herauszumessen, habe ich das halbe Auto zerlegt.

Und ein 33/4 darf erlaubt sein und Pinnummern auch?!
Sonst wäre es sinnfrei diese Infos anderen zur Verfügung zu stellen.
Es geht da ja nicht um etwas Bremse, etwas Achse und ein bisschen AWT.
Habe mir da halt selbst Leiden geschaffen, welches in der Winterpause um ein altes Luxusfeatures komplettiert werden soll.
Stelle ich meinen "finalen" Schaltplan ein gibt es auch nur ein"?"
Ich nötige niemanden meinen Gedankengänge hier zu folgen Und so wie das Ding ja jetzt seit einiger Zeit als T5 läuft (gut 10.000) , wird auch die Klima anständig integriert und das heute noch:-)
Fazit: Das bin nun mal ICH

Passt schon! :smile: Bleib einfach so. :biggrin:
Ist halt schwer, deinen Gedankensprüngen zu folgen, wenn man grad gar nicht so tief in der Materie drinsteckt wie du. Live vor Ort am Objekt wäre es für die meisten sicher einfacher, dich zu verstehen.
Gibt zusätzlich erschwerend eh nur wenig Schaltplangurus, vermute ich. Blau ist rot und plus ist minus oder wie war das? :biggrin:

bantansai schrieb:
Ok!
Wie mag ich das jetzt mit an 50 noch ändern?
Gerade hier ist es halt sehr technisch.
Alles in allem, sagen die Werkstatthandbücher, das Relais der Klima erhält vom Motorsteuergerät Masse.
Meines Erachtens ist das nicht richtig, da die Klima auch komplett ohne Anschluss an des Motormanagment läuft.
Der Anschluß an dieses, scheint nur und einzig für Kompensationen da zu sein.
Und um das herauszumessen, habe ich das halbe Auto zerlegt.

Und ein 33/4 darf erlaubt sein und Pinnummern auch?!
Sonst wäre es sinnfrei diese Infos anderen zur Verfügung zu stellen.
Es geht da ja nicht um etwas Bremse, etwas Achse und ein bisschen AWT.
Habe mir da halt selbst Leiden geschaffen, welches in der Winterpause um ein altes Luxusfeatures komplettiert werden soll.
Stelle ich meinen "finalen" Schaltplan ein gibt es auch nur ein"?"
Ich nötige niemanden meinen Gedankengänge hier zu folgen Und so wie das Ding ja jetzt seit einiger Zeit als T5 läuft (gut 10.000) , wird auch die Klima anständig integriert und das heute noch:-)
Fazit: Das bin nun mal ICH
Zum Vergrößern anklicken....
...na das liest sich doch schonmal besser...;-)

wizard schrieb:
...na das liest sich doch schonmal besser...;-)
Zum Vergrößern anklicken....
Na dann, bin ich ja auf Feedback von dem ein oder anderen gespannt.

Der Anschluß zur Kompensation ist jetzt angeschlossen.
Stelle ich die Klimaanlage an, geht der Zusatzlüfter an und bleibt das auch.
Kompressor und Motorlüfter takten mit der Drehzahl. Also an und aus, Drehzahl rauf und runter.
Und ich wette auf so etwas Banales, das Relais hat just sein Zeitliches gesegnet.
Selbst nach wieder abknipsen das gleiche Spiel, erst wenn ich auf Pin87B am Relais brücke ist alles im Soll.
87 schaltet, 87B nicht, bzw im Takt von irgendwas.
Und ganz klar ist nach Anschluß an das Motorsteuergerät merkbar, Zusatzlüfter kommt sofort, die Drehzahl wird angehoben, danach kommt der Kompressor und Motorlüfter über das Zeitrelais versetzt dazu
Und ich vermute schwer da dieses nicht richtig tickt, takten Lüfter und Kompressorkupplung und dadurch geht die Drehzahl munter ihren Gang.
Ich bekomme das noch hin :-)
Auch wenn ich davon jetzt recht genervt bin

...das Klima-Relais bzw. dessen Kontakte brennen gern mal ab... hatte meines mal offen, weil Klima nicht zuschaltete - massiver Abbrand an den Kontakten...

Ich habe es sofort nach dem Verdacht geöffnet.
Da ist mir zu viel drin:rolleyes:
Das mein ich ganz ernst.

Das Relais kann man ja gerade erahnen.

Keine Ahnung, wie die Stelle am 900er - und dann noch an Grisu! - aussieht.
Aber an meinen 9k hatte ich schon mind. 2 oder 3 defekte Klima-Relais. Und die Dinger sind, der Erinnerung nach, entgegen den meisten anderen 5poligen im 9k keine Umschalter, sondern schalten beide Kontakte gemeinsam.
(Hoffe, dass mir meine Erinnerung nicht gerade einen Streich spielt!)

René schrieb:
Keine Ahnung, wie die Stelle am 900er - und dann noch an Grisu! - aussieht.
...
Zum Vergrößern anklicken....
Grisu hat das Zeitrelais mit "100.000" Kontakten
Es schaltet den Kompressor und den Klimalüfter zeitversetzt, gibt aber auch Meldung an des Motormanagment, dass die Klima eingeschaltet wurde, außerdem, dass die Last auch wirklich da ist und somit Anhebungen bleiben dürfen.

Mit Verlaub wäre es schön, wenn Deine Ausführungen auch verstanden werden können, sonst ist das etwas...schade
Zumindest bei Deinen letzten Posts fällt es einem wieder etwas leichter

scotty schrieb:
Mit Verlaub wäre es schön, wenn Deine Ausführungen auch verstanden werden können, sonst ist das etwas...schade
Zumindest bei Deinen letzten Posts fällt es einem wieder etwas leichter
Zum Vergrößern anklicken....
Und ich überlege jetzt einen VHS Kurs zu besuchen oder es einfach bleiben zu lassen.
Vielleicht stehen Verständnisprobleme einfach im Zusammenhang mit der Tiefe der Materie, habe mich ja selbst vorher massiv damit beschäftigt.
Ich habe mal meine Fragen dazu nochmal gelesen ein plumpes "?" ist meines Erachtens um einiges unverständlicher.
Und ganz klar die Frage geht an die, die sich damit auskennen, sicherlich verstehen die dann auch den ein oder anderen Text.
Entschuldigt bitte, dass ich Gefragt habe.

Zumindest Endergebnisse habe ich immer geliefert. Selbst wenn die dann auch noch in Frage gestellt werden.

PS: Ich bin grad wegen meines Tages eh an genervt, nicht für ungut.
Ich gehe jetzt besser runter und mach das fertig.

Bin gerade aus der Kellergarage zurück.
Ich mache einen riesen Haufen auf die 5.2 Schaltpläne und die Beschreibungen zur Elektronik.
Es ist alles anders als beschrieben steht. Das Motormanegment darf das "Echo" vom Relais nicht! bekommen.
Die Trionic bügelt das sofort aus.
Das Feedback vom Relais darf nicht kommen!
Das war jetzt so eine Geschichte wie 1 und 0, Nichts ist eben nichts, auch nicht Masse.
@klaus, jetzt Du mit Deinem Klassiker:biggrin:

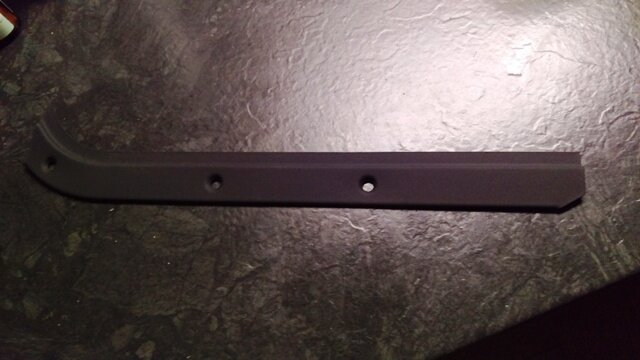

Habe jetzt alles wieder zusammengeschraubt und durch aufgearbeitete Teile verschlimmbessert:

Selfmade Ral 9005 matt "miniperl", klassisch aufgebaut.
Grund, Basis, Klarlack mit Effeckt.
Auf dem Bild schaut es gräulich aus, ist es aber nicht.
Leiste 1.jpg
Einstiegsleisten sind entlackt, da habe ich aber noch anderes mit vor,
Ein schwarz in schwarz abgesetztes T5² oder 16S²

Sorry, scheine Dir wohl zu nahe getreten zu sein.
Ne VHS-Cassette fliegt bestimmt noch irgendwo herum :biggrin:

Klima läuft.
Der Motor merkt nichts davon, tuckert einfach weiter.
